TSxPlus

国内唯一取得功能安全SIL3和信息安全联合认证SL1

的安全和关键控制系统

产品详情
TSxPlus特性
分享到:
TSxPlus特性
产品详情

TSxPlus特征

TSxPlus系统特性

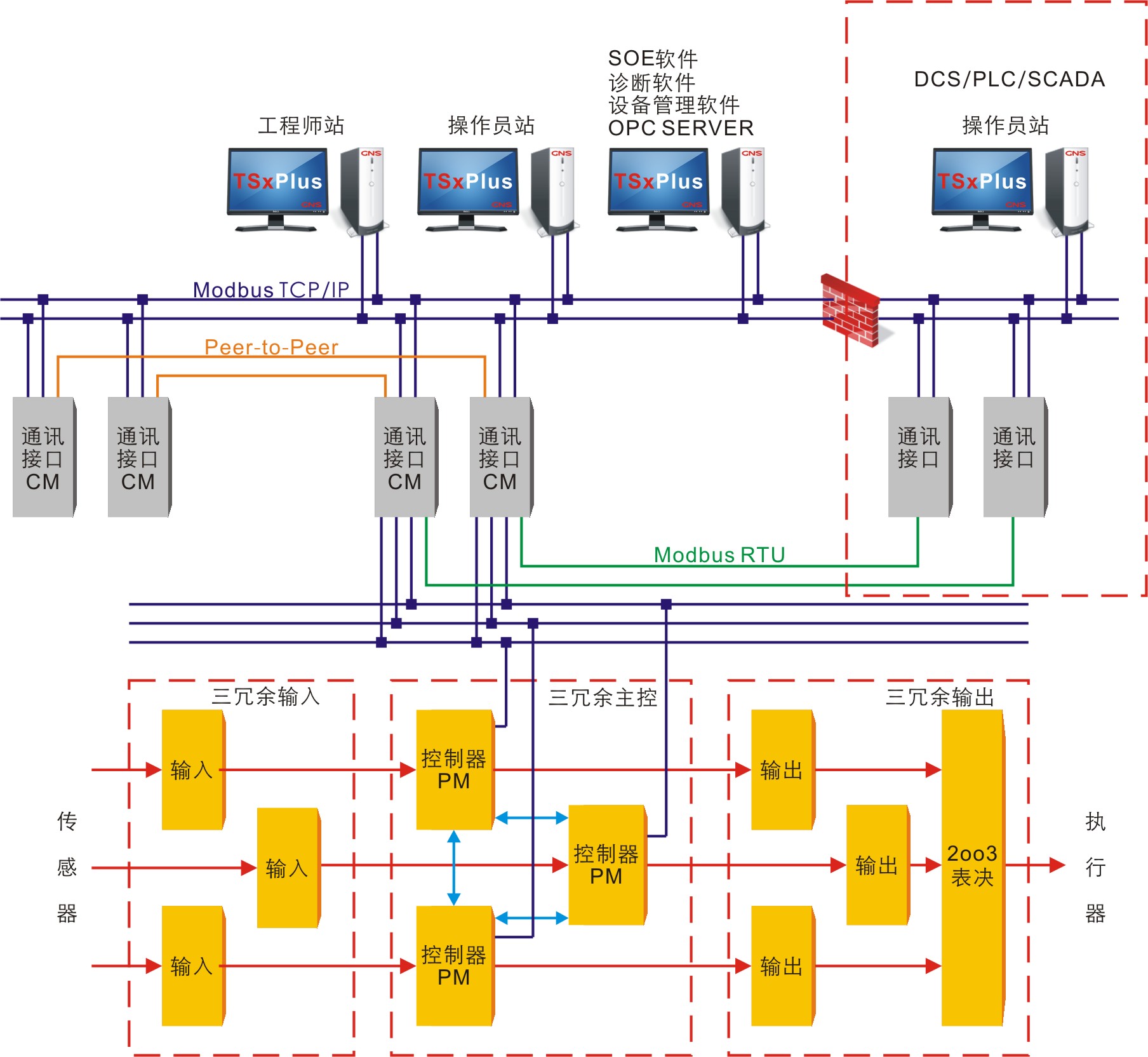

图形3

1、系统主要特性指标

  TSxPlus是基于硬件容错安全控制技术的逻辑与过程控制系统,为确保最高可能的系统完整性,系统包括如下特性:

Ø TMR架构;

Ø 支持 3-2-1-0降级模式;

Ø 可承受严酷的工业环境;

Ø 系统正常运行中可进行模块级现场安装和维护,更换I/O不需拆卸现场接线;

Ø 目标应用为安全完整性等级SIL3及以下的过程控制应用,如ESDBMSFGSHIPPSETS等安全相关应用,及ITCC等复杂过程控制应用;

Ø 最多支持64个控制站。单控制站在最大规模配置情况下,最多支持16PC软件(包括工程师站、操作员站、SOE站、诊断站等)。单控制站最多支持1个主机架加14个扩展机架。主机架中最多支持安装4个通讯模块,最大支持118I/O。单控制站硬件测点开关量点最大支持3776点,模拟量点最大支持1248点;

Ø 支持远程扩展机架互连,单模SFP光模块可以支持传输距离达到20Km,多模SFP光模块可以支持传输距离达到2Km

Ø 提供控制站与第三方系统通讯的RTU/ASCII master/slave Modbus TCP Server/Client接口;

Ø 使用Architect系列软件进行控制程序的开发及调试;

Ø 提供智能化输入输出模块降低了PM的负荷。每个I/O包括三个MCU,输入模块MCU对信号进行转换处理,并能诊断模块自身硬件故障。输出模块MCU对三系输出数据进行处理,提供给硬件表决电路,并对回读检测结果进行判断,进行最终输出的确认,并对现场连线进行诊断;

Ø OSP配合FTA,既可实现独立的工业旋转设备的超速保护(OSP)功能,也可实现脉冲量输入(PI)采集功能。超速保护(OSP)功能可独立实现无需PM参与;

Ø PM支持在线更换,更换后的PM会自动从其他工作PM上同步工程、运行数据及运行状态,同步完成后,新PM自动运行;

Ø 系统在三系或两系PM运行时可满足SIL3要求;

Ø 冗余I/O支持无扰切换,不影响现场设备正常运行。

2、系统重要特性指标

 容错是系统的重要特性,它是系统能诊断到故障并采取必要措施的能力。采用故障容错技术,可有效提升系统及被控过程的安全性和可用性。

 系统采用TMR安全架构,除电源模块为双重冗余架构外,PMI/O均包含独立三系。三系并行,每系可独立执行控制程序。DI/AI/TMR-PI从现场采集信号后分配到三重化的输入通道,发送给三系PM进行表决;DO/OSP-DO从三系PM接收输出数据,通过硬件表决电路得到表决后的输出信号;AO三冗余现场侧通道合路后对外输出,采用切换式输出方式,即任一时刻仅有一系通道电路输出电流,另外两系不输出。OSP-PI通道电路共3路,每路对应一个现场探头,三路OSP-PI信号分别送入三系系统侧电路,组成三冗余信号处理电路。

 系统具有多种故障诊断与报警功能,系统诊断到故障后,模块指示灯会显示故障状态,也可在上位机显示故障报警信息。用户可根据诊断信息采取纠正或维修措施。
