TSxPlus

国内唯一取得功能安全SIL3和信息安全联合认证SL1

的安全和关键控制系统

产品详情
TSxPlus介绍
分享到:
TSxPlus介绍
产品详情

TSxPlus介绍

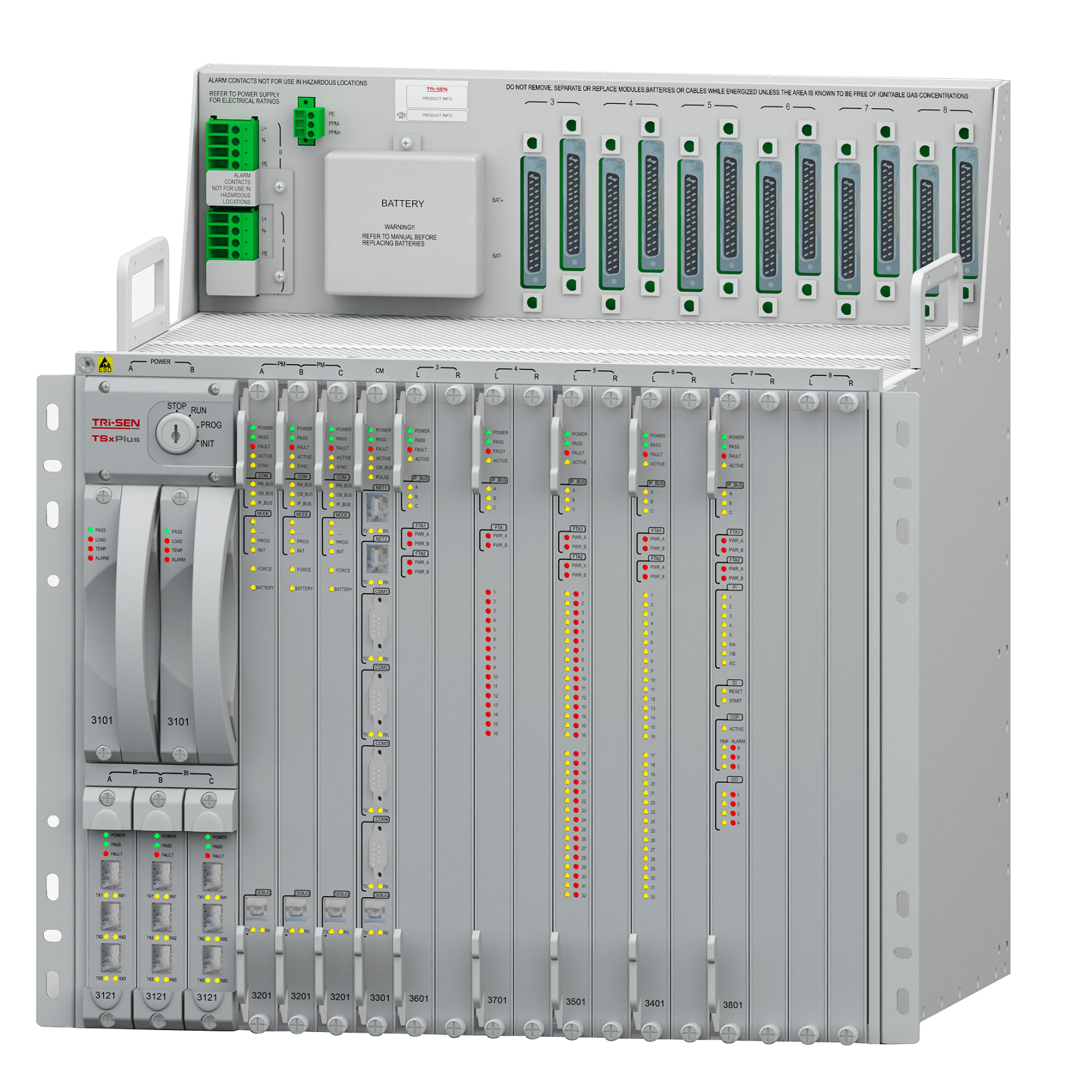

    TSxPlus主机架-副本bee


    TSxPlus控制系统是真正的实时多任务开放式系统,采用先进的TMR构架;重化冗余容错的硬件体系结合全面的冗余容错技术和诊断方案,使得系统可靠性达到99.999%已通过TÜV Rhineland(TÜV莱茵)公司认证。TSxPlus满足IEC61508定义的系统能力SC3等级和硬件安全完整性等级SIL3,系统具有SOE事故记录功能,分辨率为ms级,DIAI模块本身均支持SOE功能。

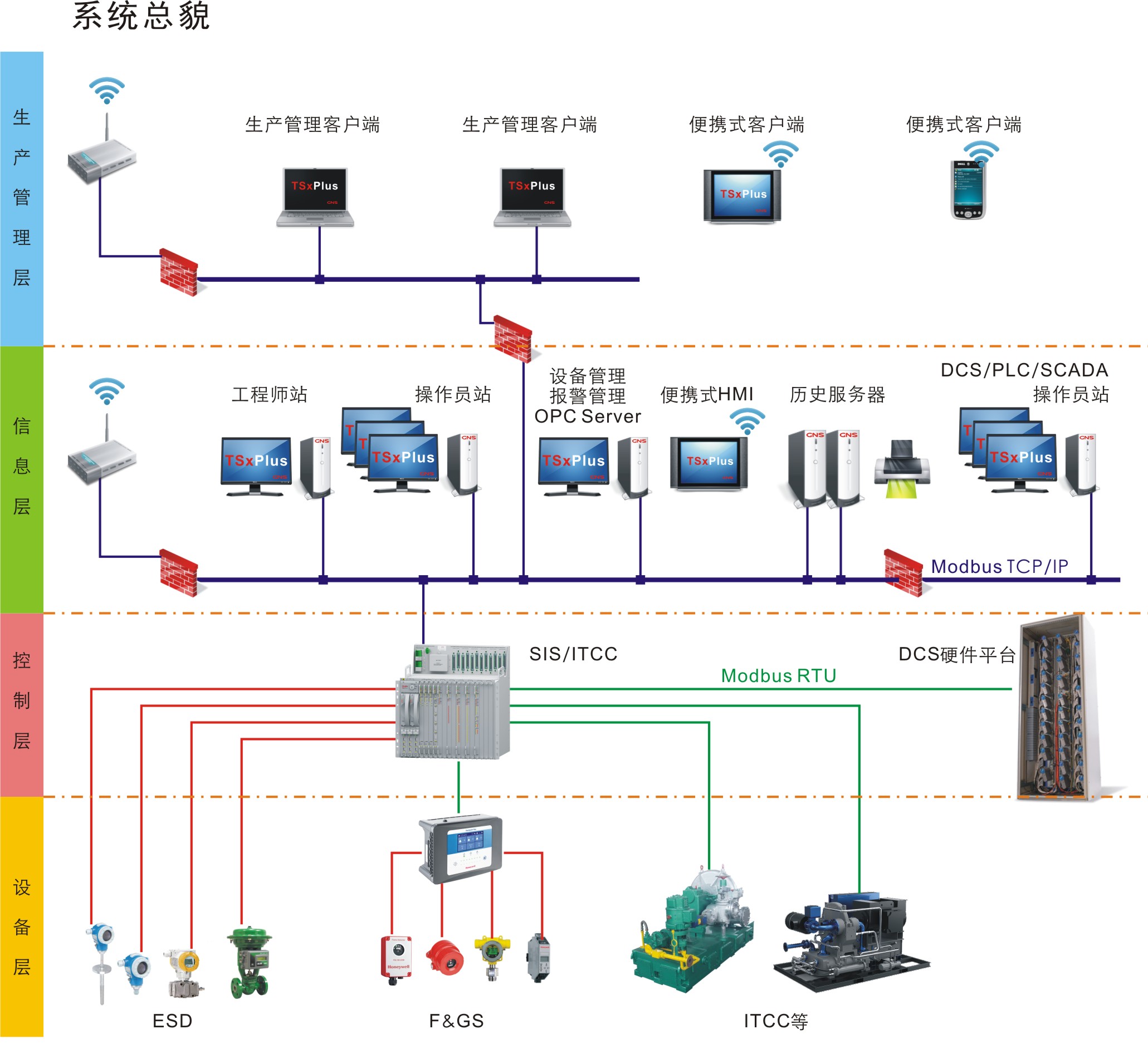

图形2

1、人机界面

 工程师站由DELL PC机构成预装Windows 10/7杭州中山电子工程有限公司提供TriView 2.0以及Architect V1.0组态软件。

工程师站兼SOE站,兼操作员站,工程师站安装于主控室。工程师站具有软件编程组态,逻辑修改,在线监视等功能。作为SOE站,用于在线记录系统的各类报警及动作事件,存入硬盘,供查询、追溯和打印。

 报警及停机事件的记录包含时间标记,并按事件发生时间记录。顺序事件记录的时间分辨率为1毫秒。

 顺序事件记录站能分别记录各控制器的报警及动作事件。系统满足所有种类数据的记录需要,可由用户选定记录的参数、采样时间和记录长度,并可对记录的数据进行编排处理和调用。操作事件记录的功能和追溯方法:按时间标记记录,根据发生的顺序进行分析,方便事故原因

2、通讯

    TSxPlus系统的通讯包括以太网通讯、MODBUS通讯和I/O Bus通讯三种。以太网通讯用于实现工程师站的组态下装以及,MODBUS通讯用于TSxPlus系统与第三方DCS系统实现信息共享。I/O BUSTSxPlus系统内部控制器与I/O模块间的通讯方式,通过光纤可以实现主机架和扩展机架间的数据传输。

TSxPlus2017

3、系统配置

 一套基本的系统包括PMCMI/O,模块外围机架,现场连线及PC

 每个模块作为一个现场可更换单元,安装在机架内,模块均具备防混淆设计。模块外壳采用金属材质。模块覆盖保护层以确保当模块被移出机架时器件不被暴露在外。系统支持数字量及模拟量输入输出,脉冲量输入及多种通信协议。

Ø 每个机架内配备两个冗余的PW,分别经过机架底板独立的输入端子,每个电源均可支持机架内系统侧电源要求。PW具备输出过压和过流保护。

Ø 系统包括三个独立的PM,三系并行,独立执行控制程序。作为IP_BUS协议主站,从AIDIPI获取现场数据,经过运算和2oo3表决后,将输出到现场的数据发送给DOAO

Ø 每个AI包括独立的三系,每系读取输入数据,进行处理通过IP_BUS发送给本系PM

Ø AO三系分别从三系PM收到输出数据。三系中只有一系输出电流,电流回读诊断电路对通道电路进行诊断

Ø 每个DI包括独立的三系,每系读取输入数据,进行处理通过IP_BUS发送给本系PMDI仅支持NC信号为安全应用。

Ø DO三系MCU分别从三系PM获取输出数据,执行表决,用于对4个输出开关进行控制。4个输出开关搭成硬件表决电路,表决后的结果通过FTA输出到现场执行单元。

Ø OSP用于超速防护功能时,支持3OSP-PI输入,4OSP-DO输出及2路非安全OSP-DI输入。

Ø OSP-PI支持磁阻探头,有源探头,涡流探头三种信号。来自现场三个探头的PI信号通过FTA送入OSP-PI3OSP-PI信号分别进入三系系统侧电路。

Ø FTA 被用来连接现场设备,输入模块配合FTA可完成输入信号的采集,输出模块配合FTA可实现信号输出功能。

Ø CM完成控制站与上位机软件之间的通讯,控制站之间安全通讯的黑通道,控制站与第三方控制系统之间的通讯。CM具备校时功能,根据外部时间源的校时信息校准本地系统时间,然后通过CM_BUS校准PM的系统时间。

Ø 每个CM支持2Ethernet接口和4个串口。Ethernet接口可被配置为System Net与上位机软件进行通讯,或者可配置为Safety Net与其他控制站通讯,或者配置成Modbus TCP与第三方控制系统进行通讯。串口可配置为Modbus RTU/ASCII与第三方控制系统通讯。

Ø BI作为IP_BUS通讯链路的中继模块,机架内每条IP_BUS链路对应一块BI模块。机架内部通过背板总线互连,机架间通过光纤互连。BI模块提供3SFP光模块,支持星型连接和总线型连接。
