DTS在输变电力系统中的应用

产品详情

一、引言

   输变电系统的安全运营是人民群众生产、生活的重要保障。随着电力需求的日益增长,输变电设施满负荷甚至是超负荷运行,因设施的老化以及超负荷运行造成的输变电事故时有发生,及时发现并排除安全隐患一直是输变电运维部门十分关心课题。

   输变电系统结构庞大、系统复杂、密集,电力元件发热引发的故障日益显著,特别是输电隧道、电缆接头、开关柜、变压器、接地电阻等烧毁的现象时有发生,实时监测并预警这些事故的发生对输变电系统的安全运营具有十分重要的意义。

二、分布式光纤测温基本原理

   分布式光纤测温系统(DTS)是近几年发展起来的光纤传感系统,以光纤为温度传感元件,原材料绝缘,自身不带电,也不需要电,即传感介质本征安全。可直接部署在关键器件上,光纤上的每个点都是一个独立的温度传感器,同时兼做信号传输线,传输传感一体化,省去了传感点位置大量的数据线、电源线等,增强了系统的可靠性,简化了系统部署的工作量,调试简单。可以同时检测数十万个点的温度数据,当某个点的温度异常时,可触发相关安全报警设施在电力、石油、化工、消防领域得到广泛的应用,下图是其结构示意图:


       分布式光纤测温原理是基于石英光纤的拉曼效应,当一束光注入到光纤中时,绝大部分光向前传输,约百万分之一的光与石英分子发生碰撞而产生散射,散射分为三种:瑞利散射、布里渊散射和拉曼散射,其中拉曼散射强度时光纤所在温度的函数,通过解调拉曼散射就可获知光纤的温度,通过对散射光脉冲的计时实现散射的空间定位,散射原理如下:





     下图是实验室环境下的测试曲线图:


   图中,纵坐标是实测的温度,横坐标是传感光纤上的位置。而且监控点的温度阈值可以设置,方便在各类不同场合下应用。

三、分布式光纤测温系统组网图



  分布式光纤测温系统(DTS),组网方便,安装简单,可将光缆直接敷设在被检测电缆表面,并对电缆接头重点监测。
  软件系统中的客户端软件即GUI界面 (屏幕输出),可在监视屏上直观地显示被测点的温度变化信息及位置。


四、分布式光纤测温系统在输变电系统应用
   分布式光纤测温系统(DTS)在输变电系统主要用于:

   电力电缆运行监测;

   电缆隧道、通廊消防、电缆竖井温度监测;

   电力变压器、电容器、电抗器、绝缘母线温度监测;

   发电机、高压电动机监测;发电厂高压蒸汽管道监测、高压电缆运行监测;

   火力发电厂储煤场、输送带温度监测等。

   典型应用案例:

(1)上海某电站出口电缆运行温度监测




实际监测曲线如下:





(2)某大型输电缆温度监测














(3)某重点输变电工程绝缘母线温度监测



(4)某电站电缆竖井温度监测



(5)电容屏温度监测



(6) 某火力发电厂储煤场温度监测

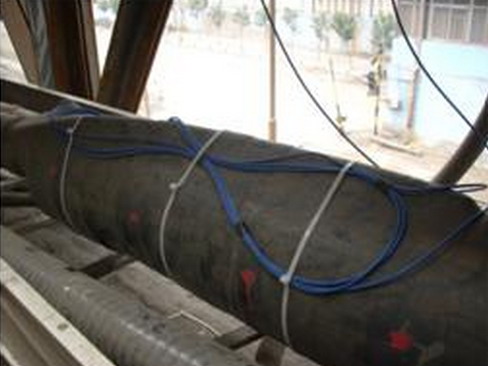

(7)某电厂输煤皮带温度监控
